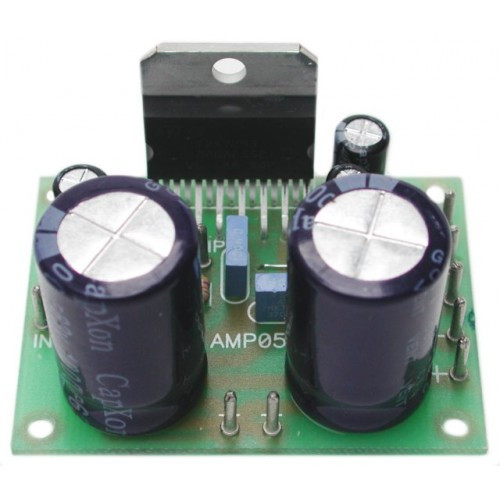

AMP05 végerősítő kit (90W)

AMP05 végerősítő kit (90W)
10 290 Ft

Az AMP05 egy jó hangminőségű, kis zajú, kis torzítású és nagy teljesítményű végerősítő fokozat, amely ideálisan használható minden esetben, amikor 1-2V hangfrekvenciás jelből 50-100W teljesítményt szeretnénk előállítani. Az elérhető teljesítményhez képest igen kis méretű, egy integrált áramkört (TDA7293V) és minimális számú alkatrészt tartalmaz, így gyorsan és könnyen megépíthető.

  • Műszaki adatok

    • tápfeszültség: ±12-45V DC
    • max. tápfeszültség: ±50V DC
    • nyugalmi áramfelvétel: 50-100mA (tápfesztől függően)
    • nyugalmi áramfelvétel stand-by állapotban: max. 1mA
    • max. áramfelvétel: kb. 2.4A (U=±40V, Z=8Ω, P=90W)
    • kimeneti impedancia: 4-8Ω
    • bemeneti érzékenység: kb. 1.6V (P=70W)
    • max. kimenőteljesítmény
      • 80W (U=±29V, Z=4Ω)
      • 90W (U=±40V, Z=8Ω)
    • frekvenciaátvitel: min. 20Hz-20kHz (-3dB)
    • torzítás
      • 0.5% (P=90W, Z=8Ω, f=1kHz)
      • 0.005% (P=50W, Z=8Ω, f=1kHz)
    • méret: 50x38mm

    Szállítási díjaink a teljes szállítási költséget (utánvét díj, csomagolási díj, stb) tartalmazzák. Részletekért kattintson

  • FAQ/GYIK vagyis a gyakoribb kérdések és válaszok

    Milyen IC van a kitben?
    Az AMP05 végfok a TDA7293V IC-t használja. Ennek adatlapját letöltheti ide kattintva: TDA7293V IC adatlap

    Mekkora hűtőborda kell ehhez a végfokhoz?
    Ez erősen függ attól, hogy mennyire "hajtjuk ki" az IC-t, mekkora tápfeszültséget alkalmazunk. A hűtésről, a hatásos hűtőfelület kialakításáról, méretezéséről itt olvashat egy átfogó, részletes leírást (angolul): The Design of Heatsinks by Rod Elliot, ESP

    Max. mekkora teljesítmény érhető el ezzel a végfokkal?
    Az alkalmazott tápfeszültség és elérhető kimenőteljesítmény grafikonját külön is kimásoltuk az IC leírásából: A tápfeszültség és teljesítmény összefüggése. Az elérhető max. teljesítmény tehát elsősorban a tápfeszültségtől függ, de nem érdemes a plafonig kihajtani az IC-t, mert kb. 80 Watt kimenőteljesítmény felett a torzítás rohamosan emelkedik. A teljesítmény nem minden, a tiszta, torzításmentes hang legyen az elsődleges szempont! Egy másik hasznos grafikon az IC dokumentációjából a kimenőteljesítmény és torzítás összefüggését mutatja, megtekinthető ide kattintva.

    Azt hallottam, hogy a TDA7293V IC tönkremegy ha 4 Ohmos hangszóróval használom, igaz ez?
    A IC ugyan védett túlmelegedés és rövidzár ellen (utóbbi bemenőjel nélkül), de nem tönkretehetetlen! Tervezni kell. 4 Ohmos terhelésen (de főleg lejjebb) csak kisebb teljesítmény érhető el a megnövekedett disszipáció miatt. Itt egy hasznos grafikon (ez is az IC leírásából): minimális terhelőimpedancia és tápfeszültség összefüggésének grafikonja.

    Nekem csak 12V-os tápegységem van, azzal is működik ez a kit?
    Nem! A TDA7293V IC dupla tápfeszültséget igényel, vagyis a nullához (testhez, földhöz) képest kell + és - tápfesz is! Lásd lejjebb a tápegységről szóló résznél. A másik gond a már fentebb is hivatkozott tápfeszültség és teljesítmény összefüggésének grafikonjából kiolvasható: még 2x12V esetén is csak kb. 10 Watt kimenőteljesítményre számíthatunk.

    Milyen transzformátort ajánlanak hozzá?
    Az AMP05 kithez minimum 100 (de inkább 120) W-os, 2x32V-os toroid transzformátort javaslunk használni (a minimum a trafó teljesítményére vonatkozik). Ez egyenirányítás és szűrés után kb. 2x45V DC-t ad. Abszolút minimumként AB osztályú erősítőknél vehetjük az erősítő kimenőteljesítményét, vagyis egy 90W kimenőteljesítményre tervezett végfokhoz 90W-os transzformátornál kisebbet semmiképpen ne használjunk!

    Milyen tápegységet javasolnak ehhez az erősítő kithez?
    Az alábbi tápegység 2x kétutas egyenirányítás után kb. a fenti egyenfeszültségeket állítja elő. Különálló diódák (D1-D4) helyett tokozott diódahídat javaslunk használni, pl. KBPC3504 vagy hasonlót. Szűrésnek (C1, C2) 4,700µF 63V-os elko javasolt. Biztosíték: 2.5A vagy 3.15A, T jelű (lomha).
    AMP05 kithez javasolt tápegység
